スイッチトリラクタンスモーター[SRM]
Location : Motor/SRM
外形
説明
Info
モーターモデルは非線形素子です。
そのためメイン周波数をモーター回転速度より十分高く(100kHz程度)設定してTransient解析を用いて解析してください。
またモーターモデルを使用するにはMotor Option
が必要です。
SRM
は永久磁石を使用せず、コイルによる磁界を利用して回転力を生み出すスイッチトリラクタンスモーターです。

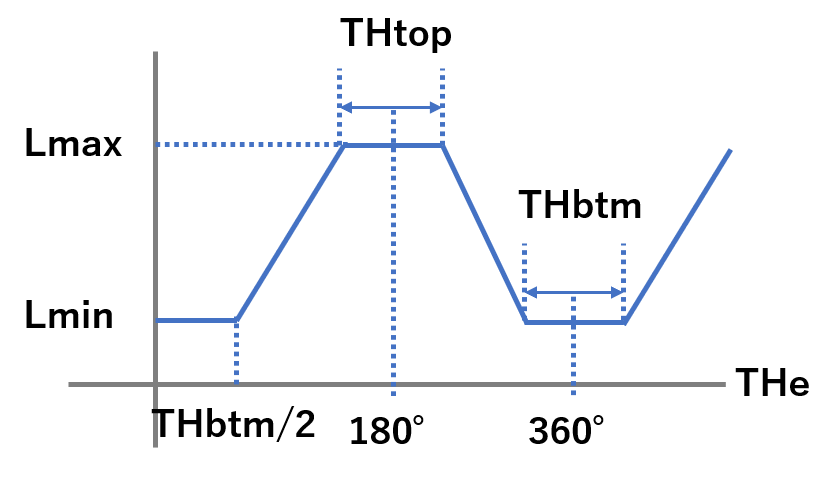

相インダクタンス特性は台形特性であり、各相のパラメータLmin
、Lmax
、THbtm
、THtop
の関係は下記図となります。
ただし、横軸は電気角THe
、縦軸は相インダクタンスL
を表しており、ロータ回転角をTHm
、ロータ極数をNpr
とすると以下の式が成り立ちます。
相インダクタンスが増加している区間では正の回転トルク、減少している区間では負の回転トルクが得られるため、インバータで相電圧のオンオフの制御を行うことで、回転トルクの制御が可能となります。
端子説明
端子 | 名称 | 説明 |
---|---|---|
Va,Vb,Vc | 三相入力プラス電圧端子 | 後述する三相入力マイナス端子との間に各相電圧[V]を入力する端子です。 例えばa相の相電圧[V]であれば Va とGa 間に入力します。 |
Ga,Gb,Gc | 三相入力マイナス電圧端子 | 三相入力プラス電圧端子に相電圧[V]を入力するための端子です。 |
Nrpm | 回転速度出力端子 | rpm回転速度が電圧[V]に変換されて、個の端子と後述するGND端子間に出力されます。 |
THm | 積算回転角度出力端子 | 初期値も含めた回転開始時からの積算した回転角度[rad]が電圧[V]に変換されて、この端子と後述するGND端子間に出力されます。 |
TRQm | トルク出力端子 | 機械トルク[N・m]が電圧[V]に変換されて、この端子と後述するGND端子間に出力されます。 |
Load | 負荷端子 | 負荷を接続するための端子です。 負荷はこの端子と後述するGND端子の間に接続します。 |
GND | グランド端子 | モーター内部のグランド端子です。 インバータ側のグランドとは独立しているので、必ずしもこのグランドをインバータグランドに接続する必要はありません。 |
負荷を自由に構築する場合
負荷端子に接続する負荷を定義済みの負荷ではなく、自分で構築する場合には、以下のように置き換えて並列に接続してください。
・トルク ⇒ 電流源
・慣性モーメント ⇒ キャパシタ
・粘性定数の逆数 ⇒ 抵抗
パラメーター
パラメーター | 内容 | 単位 | 入力範囲 |
---|---|---|---|
Symbol | シンボル | - | - |
Rs | ステータの巻線抵抗 | Ω | Rs > 0 |
Lmin | 最小相インダクタンス | H | Lmin > 0 Lmin < Lmax |
Lmax | 最大相インダクタンス | H | Lmax > 0 Lmin < Lmax |
THbtm | 最小インダクタンス角度幅 | 度 | THbtm ≧ 0 |
THtop | 最大インダクタンス角度幅 | 度 | THtop ≧ 0 |
IM | 慣性モーメント | kg*m^2 | IM > 0 |
Nps | ステータ極数 | - | Np > 0 (3の倍数) |
Npr | ロータ | 極数 | - |
THm | 初期回転角速度 | 度 | - |
