部品の編集（旧UI）
SCALE ver.1.2までのUIの解説をします。
部品の編集、パラメーターの設定
素子のパラメーターを変更したいときは、素子を単に右クリックします。 図形の整形を行うには、図形をクリックしハンドルを表示させ選択状態とします。

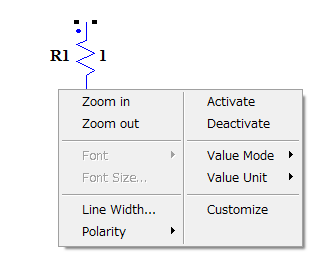

この状態で右クリックし、機能メニュー・サブ機能メニューを表示します。
| パラメーターダイアログの表示 | 機能メニューの表示 | サブ機能メニューの表示 |
|---|---|---|
 |
 |
 |
| ハンドルを表示させずに右クリック | ハンドルを表示させて右クリック | 機能メニューを表示させた状態でさらに右クリック |
| 図形の回転 | 図形の反転 | 線を引く |
|---|---|---|
 |
 |
 |
| 機能メニューからRotateをクリック | 機能メニューからMirror H、またはMirror Vをクリック | 素子メニューからConnection/Wireもしくはスペースキーを押しながらドラッグ |
