相互変圧器の解析方法
LLC共振コンバータのサンプル回路「llc_loss_sample.cvt2」を使用して、相互変圧器の解析方法について説明します。
Example
power_option/llc/llc_loss_sample.cvt2
Note
回路ファイルはサンプル回路TOPページからダウンロードできます。
回路の読み込み
SCALEを起動し、File->Openをクリックして「llc_loss_sample.cvt2」を開きます。
File->Open
素子の確認

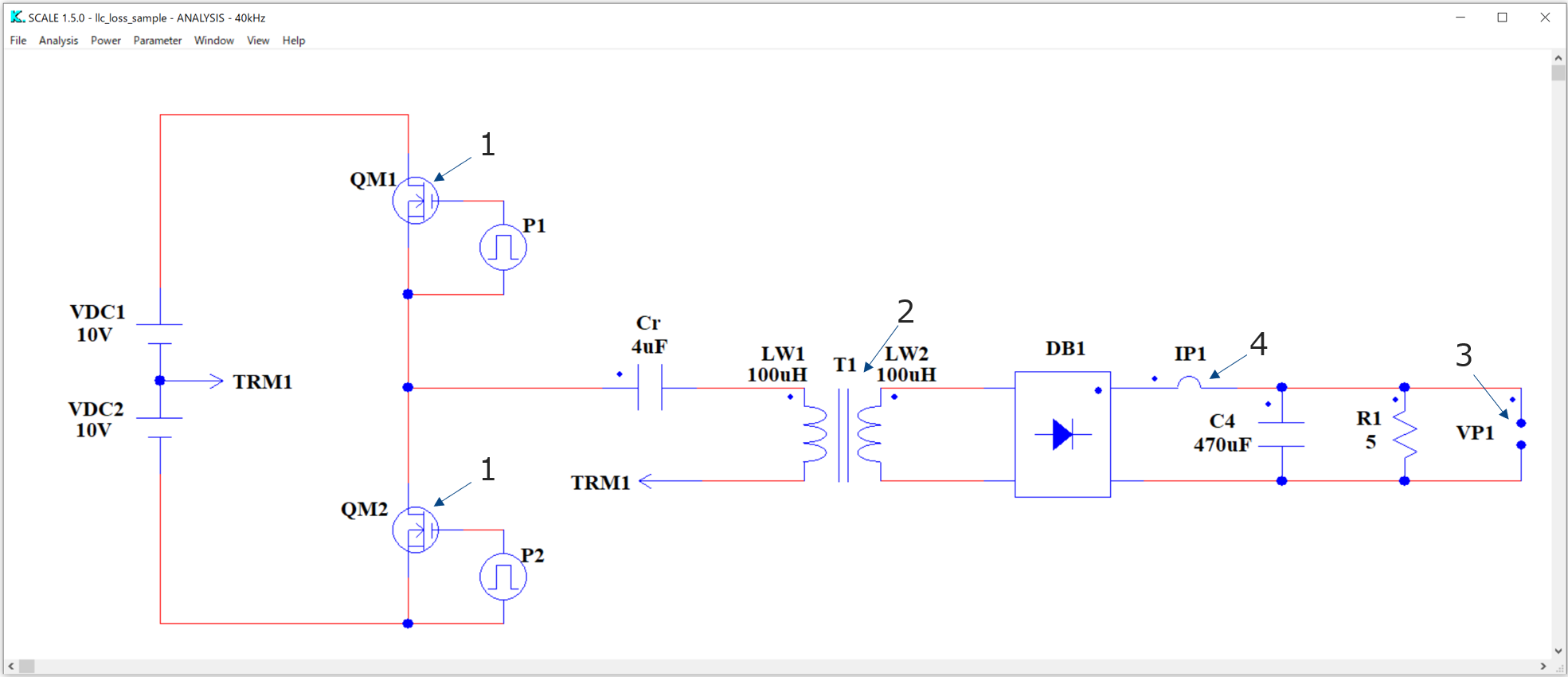

サンプル回路には損失解析に使用される素子が組み込まれています。
1. Nch FET
2. コア損失解析対象素子(相互変圧器)
3. 電圧プローブ
4. 電流プローブ
損失解析前の準備
損失解析を行う前には、事前に定常状態にする必要がある為、初めに、Analysis:Transientでシミュレーションを行います。
10msのシミュレーションで定常状態になります。
Analysis->Transient
シミュレーション後にパラメータをアップデートします。
Parameter->Update

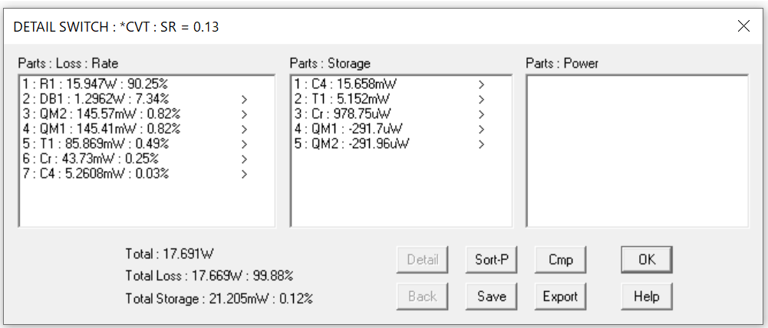

詳細損失解析(理想損失解析)を行います。
Power->Power->Detail Switch
パラメータ設定
下記の通り、各パラメータを設定します。
SW Base：*CVT
Ac Freq：0
Tolerance：1
Nsmpl：0
結果リストの確認
結果リストが表示され、解析完了となります。

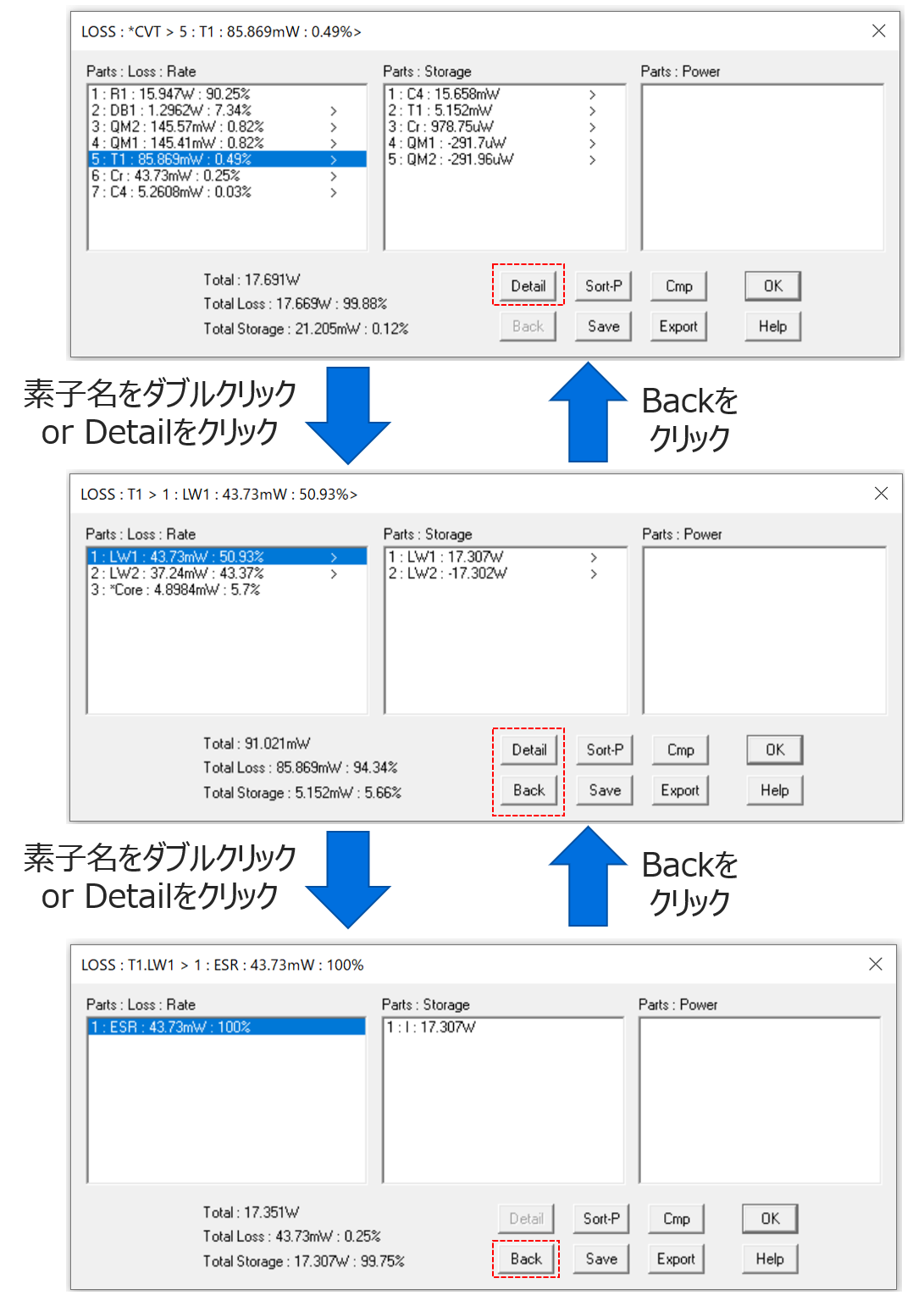

今回追加した相互変圧器の損失はT1に表示されます。
T1の項目をダブルクリックすると、LW1、LW2の損失が表示されます。
